摘要

最先进的对象检测网络依赖于区域建议算法来假设对象位置。SPPnet和Fast R-CNN等技术的进步缩短了这些检测网络的运行时间，暴露出区域建议计算是一个瓶颈。在这项工作中，我们引入了一个区域建议网络（RPN），它与检测网络共享完整的图像卷积特征，从而实现了几乎免费的区域建议。RPN是一个完全卷积的网络，可以同时预测每个位置的对象边界和对象性得分。RPN经过端到端训练，生成高质量的区域建议，由Fast R-CNN用于检测。我们通过共享它们的卷积特征，将RPN和Fast R-CNN进一步合并为一个网络——使用最近流行的具有“注意力”机制的神经网络术语，RPN组件告诉统一网络该去哪里看。对于非常深的VGG-16模型，我们的检测系统在GPU上的帧速率为5fps（包括所有步骤），同时在PASCAL VOC 2007、2012和MS COCO数据集上实现了最先进的对象检测精度，每张图像只有300个建议。在ILSVRC和COCO 2015比赛中，Faster R-CNN和RPN是几个赛道获得第一名的基础。代码已公开。

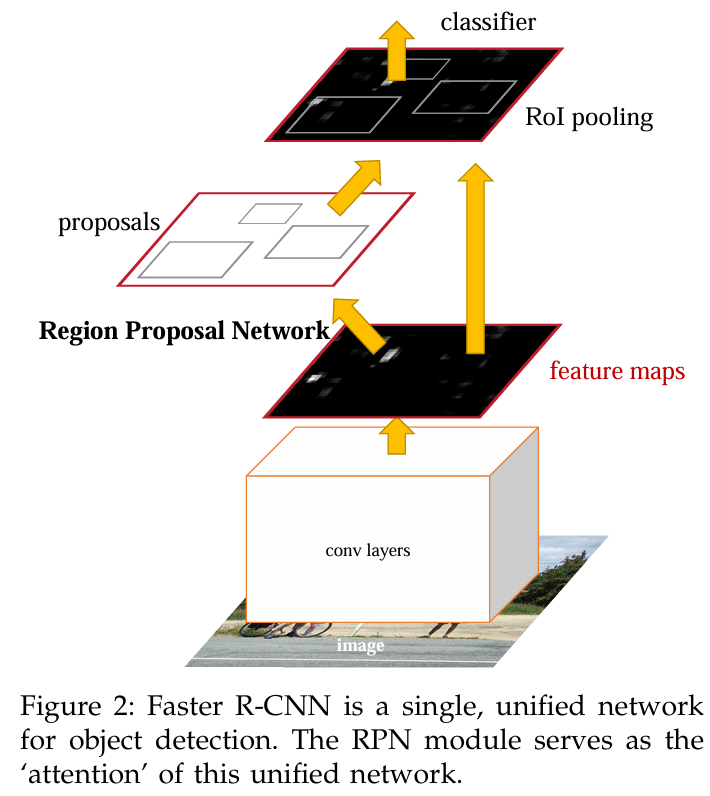

Faster RCNN论文原文中算法整体结构如下：

如图，Faster R-CNN算法流程主要包括四个部分，分别是卷积层（Conv Layers）、区域建议网络（RPN）、感兴趣区域池化（RoI Pool）和检测网络（Classifier）。各部分功能如下：

卷积层：卷积层是输入图像的特征提取器，作用是提取输入图像的全图特征，用于RPN推荐区域生成和RoI区域池化。卷积层可以采用多种网络结构来实现，比如Vgg/ResNet，本文代码实现部分采用的是Vgg16部分结构；
2. RPN：RPN作用是生成候选框。RPN在特征图上滑动，对特征图上每个位置生成一定数量的先验框anchors，再结特征图分类和回归结果对先验框位置进行校正，从中选取符合要求的候选区域proposals用于区域池化和目标检测；
3. 区域池化：区域池化的作用是根据proposals区域位置在特征图上进行特征截取，并将截取的特征缩放到固定大小以便于检测网络进行分类和回归；
4. 检测网络：检测网络是最终对proposals进行分类和回归的全连接网络，用于对proposals进行更为精确的分类和位置回归。

Faster RCNN算法实现

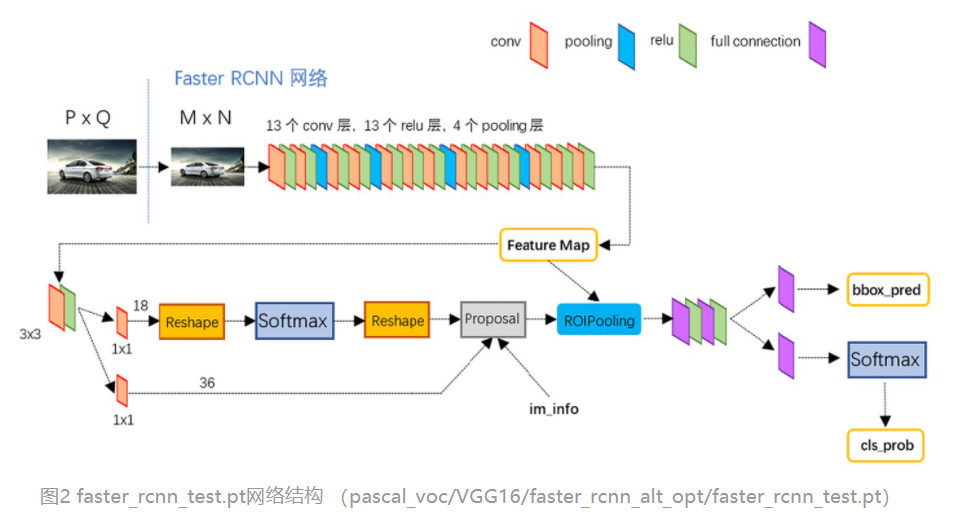

图2展示了python版本中的VGG16模型中的faster_rcnn_test.pt的网络结构，可以清晰的看到该网络对于一副任意大小PxQ的图像：

首先缩放至固定大小MxN，然后将MxN图像送入网络；
而Conv layers中包含了13个conv层+13个relu层+4个pooling层；
RPN网络首先经过3x3卷积，再分别生成positive anchors和对应bounding box regression偏移量，然后计算出proposals；
而Roi Pooling层则利用proposals从feature maps中提取proposal feature送入后续全连接和softmax网络作classification（即分类proposal到底是什么object）。

Region Proposal Networks(RPN)

经典的检测方法生成检测框都非常耗时，如OpenCV adaboost使用滑动窗口+图像金字塔生成检测框；或如R-CNN使用SS(Selective Search)方法生成检测框。而Faster RCNN则抛弃了传统的滑动窗口和SS方法，直接使用RPN生成检测框，这也是Faster R-CNN的巨大优势，能极大提升检测框的生成速度。
